反衝突のアラーム シグナル インターフェイスが付いている高い感受性の腕の駐車障壁のゲート
Contact me for free samples and coupons.
ワットサップ:0086 18588475571
ウェチャット: 0086 18588475571
スカイプ: sales10@aixton.com
If you have any concern, we provide 24-hour online help.
x操作の時間 | 0.6、0.9、2,4.5sec | 電源 | 24/100/240VAC、50/60Hz |
---|---|---|---|
調節可能な速度を動かして下さい | サポート | 労働環境の温度 | -40 ℃ | +85 ℃ |
腕の方向変更 | サポート | 製品名 | 24V DCモーター自動車の駐車システムのためのサーボ障壁の駐車障壁のゲート |
ハイライト | ブーム障壁ゲート,電気ブームの障壁 |

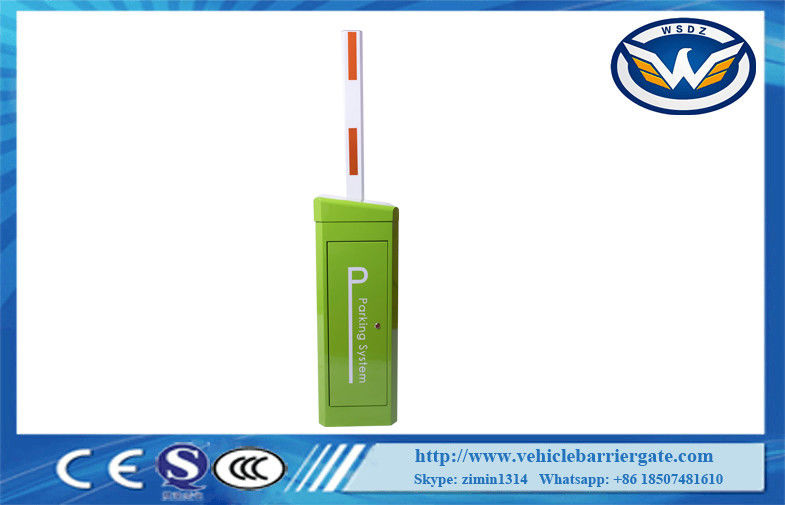

24V DCモーター自動車の駐車システムのためのサーボ障壁の駐車障壁のゲート
DZ-138障壁のゲートの指定:
DZ-138障壁のゲート | V06T | V09T |
最高ブームの長さおよび直径 | 2500mm、Ф75mm | 3000mm、Ф75mm |
時開けて下さい/閉鎖 | 0.6sec | 0.9sec、2.5sec、4.5sec |
電源 | 24/100/240VAC、50/60Hz | 24/100/240VAC、50/60Hz |
パワー消費量 | max.150W | 100w |
機械箱 | ニスをかけられた2.0mmの鋼板 | ニスをかけられた2.0mmの鋼板 |
機械箱のサイズ(W*D*H) | 342*312*959mm | 342*312*959mm |
純重量 | 43kg | 42.6kg |
実用温度Range℃ | -45℃~+85℃ | -45℃~+85℃ |
方法の運転 | サーボ モーター | サーボ モーター |
保護システム(IP) | 54 | 54 |
絶縁材のクラス | F | F |
相対湿度 | ≤90% | ≤90% |
モーター正価格販売速度 | 3000r/min | 3000r/min |
リモート・コントロール間隔 | ≤100m (開いた、明るい天候)の | ≤100m (開いた、明るい天候)の |
出力トルク | 1.2N.M*140=160N.M | 0.86N.M*140=120N.M |
動くNoise< | 45dB | 45dB |
表面処理 | 屋外の金属粉の静電気噴霧 | 屋外の金属粉の静電気噴霧 |
操作の時間およびブームの長さ構成変数
ブームのタイプ(メートル) | 操作の時間(秒) | ブームの高さ(メートル) |
最高速度boom≤2.5 | 0.6 | 0.83 |
最高速度boom≤3 | 0.9 | 0.83 |
共通のまっすぐなboom≤4.5 | 2.5 | 0.83 |
共通のまっすぐなboom≤6 | 4.5 | 0.83 |
80*45mm 90°folding boom≤3 | 1 | 0.83 |
80*45mm 90°folding boom≤3.5 | 2.5 | 0.83 |
80*45mm 90°folding boom≤5 | 5 | 0.83 |
80*45mm 180°folding boom≤3 | 1 | 0.83 |
80*45mm 180°folding boom≤4 | 2.5 | 0.83 |
80*45mm 180°folding boom≤5 | 4.5 | 0.83 |
100*45mmの2塀boom≤3.5 | 2.5 | 0.83mは、小さい縦ブーム0.8mで、ブームをです0.9m上陸させます |
100*45mm 2はboom≤5を囲います | 6 | 0.83mは、小さい縦ブーム0.8mで、ブームをです0.9m上陸させます |
100*45mm 3はboom≤3を囲います | 3 | 0.83mは、小さい縦ブーム1.5mで、ブームをです1.6m上陸させます |
100*45mm 3はboom≤4を囲います | 6 | 0.83mは、小さい縦ブーム1.5mで、ブームをです1.6m上陸させます |
機能および特徴:
1. 力が消えている時開いた自動的にゲート、クラッチの設計無し、必要性の人間の介在無し。
力がついているとき、ゲートは自動的に、閉鎖している、偽りなく監督無しへのゲートのリターン再調節し、
火災安全の標準。特別な必要性があれば、手操作は力が消えているとき、要求されます
作動の腕は手動で開閉するできます。また管理委員会のディップ スイッチをセットアップできます
システムがいつでも使用することができることを保障して下さい
2. 単一の圧縮のひげぜんまい装置、よい規則、根気強い騒音無しの使用
容易に壊されない、安全、信頼できる。
3. いろいろな入出力モードはノーマル・オープンの普通閉鎖したです任意選ぶことができます。
4. 腕の入り口の角度は軒のために60から90度から、適した決断10度の調節することができます
取付けるべき顕著な場所。
5. 速度は調節することができます。
6. &down信号のリレー スイッチ出力の上の障壁のゲート。
7. 障壁のゲートの走行状態:わかりました信号はゲートがきちんと働いていることを示すことを出力しました。
8. 障壁のゲート操作の異常なアラーム シグナルの出力。
9. R&Gの信号のリレー スイッチ信号の出力。
10. 外的なループ探知器信号の反破壊的なインターフェイス、赤外線センサー信号の反破壊的なインターフェイス。
11. 計算モード インターフェイス。
12. 腕の開いた優先順位の反破壊的な機能。問題無しどんな状態、オペレータの現在のゲートを通した
三重の押しボタン、ソフトウェアまたはリモート・コントロールはに開いた命令を出すために、ゲート優先順位を与えます
開始行為の実施。
13. 車がゲートの腕に当るとき反衝突の保護機能の障壁は、腕振れますにある場合もあります
車および障壁のゲートへの損傷を避けて下さい。
14. 閉鎖した選択機能を遅らせて下さい。
15. 高感受性の腕の自動逆機能(強度は調節することができます)。
16. 駐車システム・インタフェース。
&downインターフェイス(通信モジュールを取付ける必要性無し)の上の17.RS485かRS232ネットワークの通信制御
18. 反衝突のアラーム シグナル インターフェイス。
19. 調節可能な速度の港(0.9sから10 sへの)
20. 高力精密鋳造物鋼鉄、企業の質を越える企業の可動部分
障壁の腕の位置を調節して下さい
ブームの位置を調節するためには(例えば、余分な力を出した後)、次としてステップを踏んで下さい:
- 障壁のゲートのドアを開け、カバーを取除いて下さい
- 2つを留めますM12アレン・レンチが付いているブーム シャフトのDZ-1のねじを、ようにゆるめて下さい
- ブームは手で位置を変えることができます。
- ブーム(映像1)の位置をに示すように水平姿勢、調節して下さい。
- 使用して下さい2個の留まるねじ(72 Nm)をきつく締めるのにトルク レンチを
付録
- アップ/ダウン速度変数調節の指示
パラメータ名の説明:
D00spaの名前
PA__00変数項目
PA__AST:調整
** _は誤ります:誤報
主記述:
メニュー:メニュー キー、4つの変数のスイッチ
L / Rの矢:左右の動きのキー、円形に移動、対応する特性のフラッシュ
矢の上:0から9つをから増加して下さい、キーを循環させて下さい、押すそれぞれのための1つを加えて下さい
入って下さい:入力キーを。出版物は現在表示された変数で特定の変数設定を書き入れるために入ります。
変数説明:
1d0000、2d0000、3d0000、4d0000:現在の変数が相応じてできる0000であることを示します、
初めから修正まで右端の側面の第4ビット。
中途半端な帰りの時間変数:PA__09 (100からの範囲| 1500)
上り変数:PA__10、PA__11 (100 | 9999)、PA__12 (01からのからの範囲範囲| 99)、
変数:PA__13、PA__14 (100 | 9999)、PA__15 (01からのからの範囲範囲| 99)、
下向き変数:PA__20 (01からの範囲| 9999)
位置変数の上:PA__21 (01から9999まで範囲)
抵抗の感受性:PA__23 (10から99まで範囲)
水平なブーム:PA__30 (0から1)まで範囲
変数 | PA_09 | PA_10 | PA_11 | PA_12 | PA_13 | PA_14 | PA_15 |
中型の八角形ブーム3m、1sec (粘着テープなしで) | 1500 | 1650 | 1850 | 35 | 1550 | 1850 | 05 |
中型の八角形ブーム3m、1sec (粘着テープと) | 1500 | 1650 | 1850 | 35 | 1400 | 1900年 | 30 |
大きい八角形ブーム4.5m、2.5sec (粘着テープなしで) | 400 | 950 | 2800 | 35 | 750 | 3500 | 30 |
大きい八角形ブーム6m、4sec (粘着テープと) | 400 | 500 | 5500 | 25 | 400 | 5500 | 25 |
3mの円形ブーム、0.9sec | 1500 | 1650 | 1750 | 25 | 1650 | 1750 | 15 |
2.5mの円形ブーム、0.6sec | 1200 | 1350 | 1050 | 20 | 1250 | 1500 | 30 |
FAQ:
Q:あなた商事会社または製造業者はですか。
A:私達は専門の障壁のゲートの製造業者です。
Q:どの位あなたの受渡し時間はありますか。
A:通常それは商品が在庫にあれば2-5日です。またはそれは商品が在庫になければ5-7日、それ一致していますです
量に。私達はあなたのrequirmentsによってあなたのためのそれを送ってもいいです。
Q:いかに支払について私達の会社を提供します名づけますか。
A:T/Tかウェスタン・ユニオン。
Q:試供品を提供しますか。
A:いいえ、私達は試供品を提供しません。私達のプロダクトのMOQは1pcsです。
